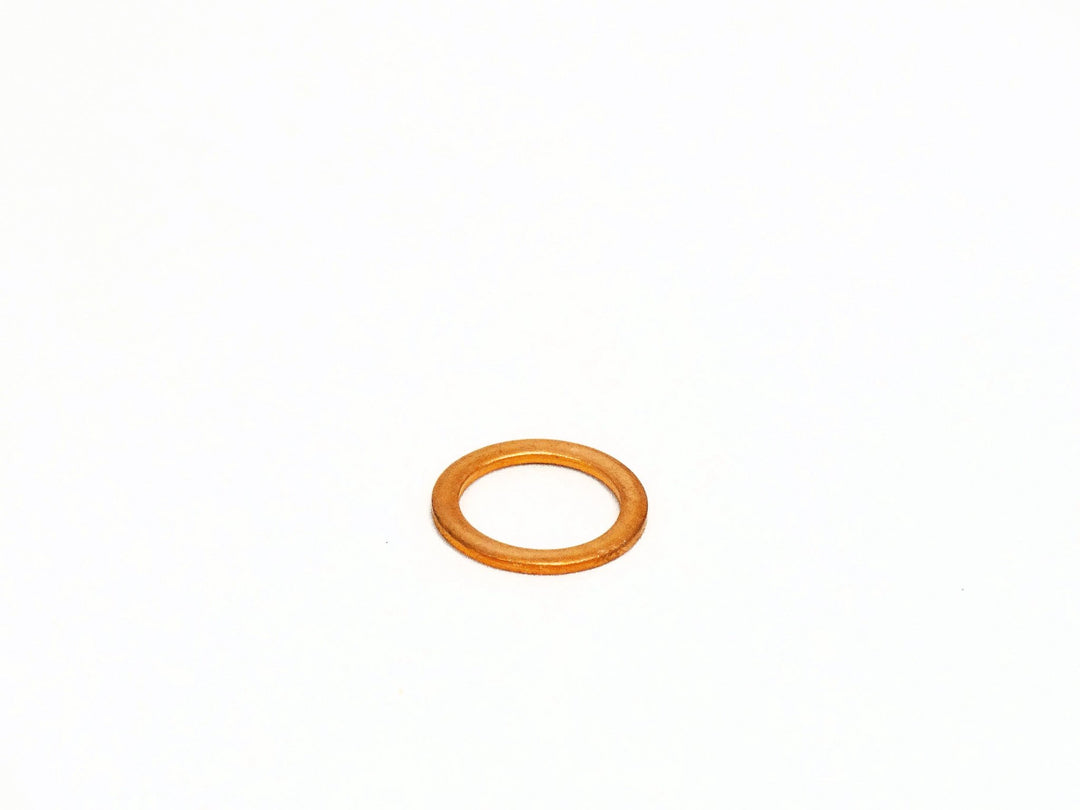

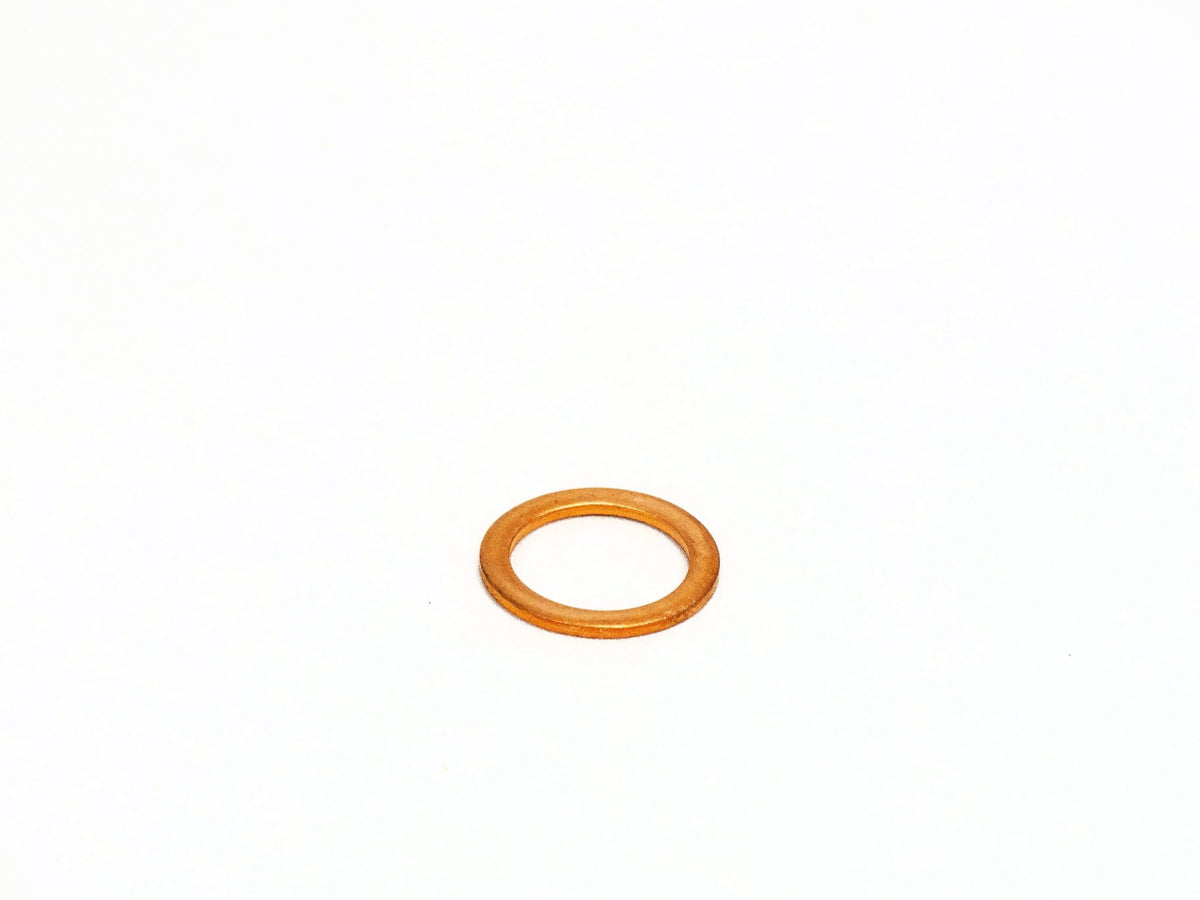

Die große Kupferscheibe an der Pumpe der GS3 – 22 x 17 x 1,5 mm
Zwischen Pumpe und Verschraubung liegt an der GS3 eine Kupferscheibe. Beim Anziehen wird das weiche Metall zusammengedrückt und füllt die Riefen beider Flächen aus. Das ist der ganze Trick: Keine Gummidichtung, kein Dichtband, nur Metall, das einmal nachgibt und danach hält.
Die Kehrseite: Eine Kupferscheibe kann man genau einmal richtig anziehen. Wer die Verschraubung öffnet und dieselbe Scheibe wieder einbaut, hat danach oft eine Verbindung, die leise schwitzt – mit Kalkkranz statt Pfütze, aber trotzdem undicht. Ein neuer Ring für wenige Franken erspart die zweite Fahrt.
Wann es fällig ist
- Die Verschraubung an der Pumpe war gelöst – dann kommt grundsätzlich eine neue Scheibe hinein.
- An der Verbindung steht Feuchtigkeit oder es hat sich ein Kalkrand gebildet.
- Die alte Scheibe ist eingekerbt, gerissen oder einseitig plattgedrückt.
- Die Verschraubung wird erst dicht, wenn man weit über das übliche Mass anzieht.
Auf einen Blick
| Typ |
Unterlagsscheibe aus Kupfer, Dichtscheibe unter der Verschraubung |
| Maße |
22 x 17 x 1,5 mm |
| Einbauort |
An der Pumpe |
| Passt zu |
La Marzocco GS3 |
| Lieferumfang |
Eine Scheibe. Verschraubung und Pumpe sind nicht dabei. |
| Herstellernummer |
L180/1 |
| Ausführung |
Original-Serviceteil, Kupfer |
| Marke |
La Marzocco |
| Einbau |
Montage durch eine Fachperson empfohlen |
Wichtig zum Einbau
Die Scheibe sitzt in einer druckführenden Verbindung. Vor dem Öffnen: Maschine vom Netz, Wasserzufuhr zu, Druck ablassen, abkühlen lassen. Wie die Pumpenverschraubung an der GS3 gelöst wird, beschreiben wir hier bewusst nicht – an dieser Stelle arbeitet man mit Drehmoment und Gegenhalten, und ein überdrehtes Gewinde am Pumpenkopf ist teurer als der ganze Service.
Für wen es gedacht ist
Für Servicebetriebe, die bei GS3-Pumpenarbeiten nichts improvisieren wollen, und für technisch versierte Besitzerinnen, die Dichtscheiben als Verbrauchsmaterial auf Lager halten.
Was dazu passt
Die kleinere Ausführung ist die Kupferscheibe zu Pumpe GS3 und Niveausonde GB5, ohne Modellangabe gibt es die Kupfer-Unterlagsscheibe L4002. Die Pumpe selbst ist die Pumpe GS3 S/S. Weitere GS3-Teile stehen bei Ersatzteile La Marzocco GS3.
Aus unserer Werkstatt in Bern und Zürich: Wir legen die neue Scheibe erst kurz vor dem Zusammenbau ein, nicht schon beim Auslegen der Teile – sonst fällt sie in den Maschinenboden und man findet sie beim Aufräumen wieder, wenn die Maschine schon zu ist. Das ist unsere Routine, keine Vorgabe des Herstellers. Wenn alles dicht ist, folgt der Kontrollbezug, bei uns gern mit dem Nutty Delight oder dem Cozy Chocolate, kräftiger mit dem Very Nutty. Mehr bei den Kaffeebohnen.
Rücknahme ausgeschlossen
Serviceteile sind vom Umtausch und von der Rücknahme ausgeschlossen. Sie werden auftragsbezogen beschafft und lassen sich nach dem Einbau oder der Anprobe am Gerät nicht wieder in den Verkauf bringen. Prüfe darum vor der Bestellung Modell, Baujahr und Seriennummer deiner Maschine – oder schreib uns kurz, dann klären wir die Passung gemeinsam. Deine Rechte bei mangelhafter Ware bleiben davon unberührt.
Häufige Fragen
Welche der beiden Kupferscheiben für die GS3-Pumpe brauche ich?
Diese hier ist 22 x 17 x 1,5 mm und trägt die Nummer L180/1. Die andere Position ist L100/1A. Vergleiche mit der Zeichnung oder mit der alten Scheibe – im Zweifel schick uns ein Foto.
Kann ich die alte Scheibe wiederverwenden?
Wir raten davon ab. Kupfer dichtet durch Verformung. Ist die Scheibe einmal gepresst, gibt sie beim zweiten Anziehen nicht mehr nach.
Hilft zusätzlich Dichtband?
Nein, hier nicht. Die Scheibe dichtet flach auf der Auflage, nicht am Gewinde. Dichtband an dieser Stelle verfälscht nur das Anzugsgefühl.
Wie viele Stück brauche ich?
Eine pro Verschraubung. Zähle die Positionen in der Zeichnung, bevor du bestellst.
Kann ich das Teil bei euch vor Ort anschauen?
Ja. An der Gerberngasse 44 in Bern und an der Hagenholzstrasse 50b in Zürich messen wir deine alte Scheibe gerne mit dem Messschieber nach.
