Damit das Abwasser den Weg nach unten findet – und nicht ins Gehäuse

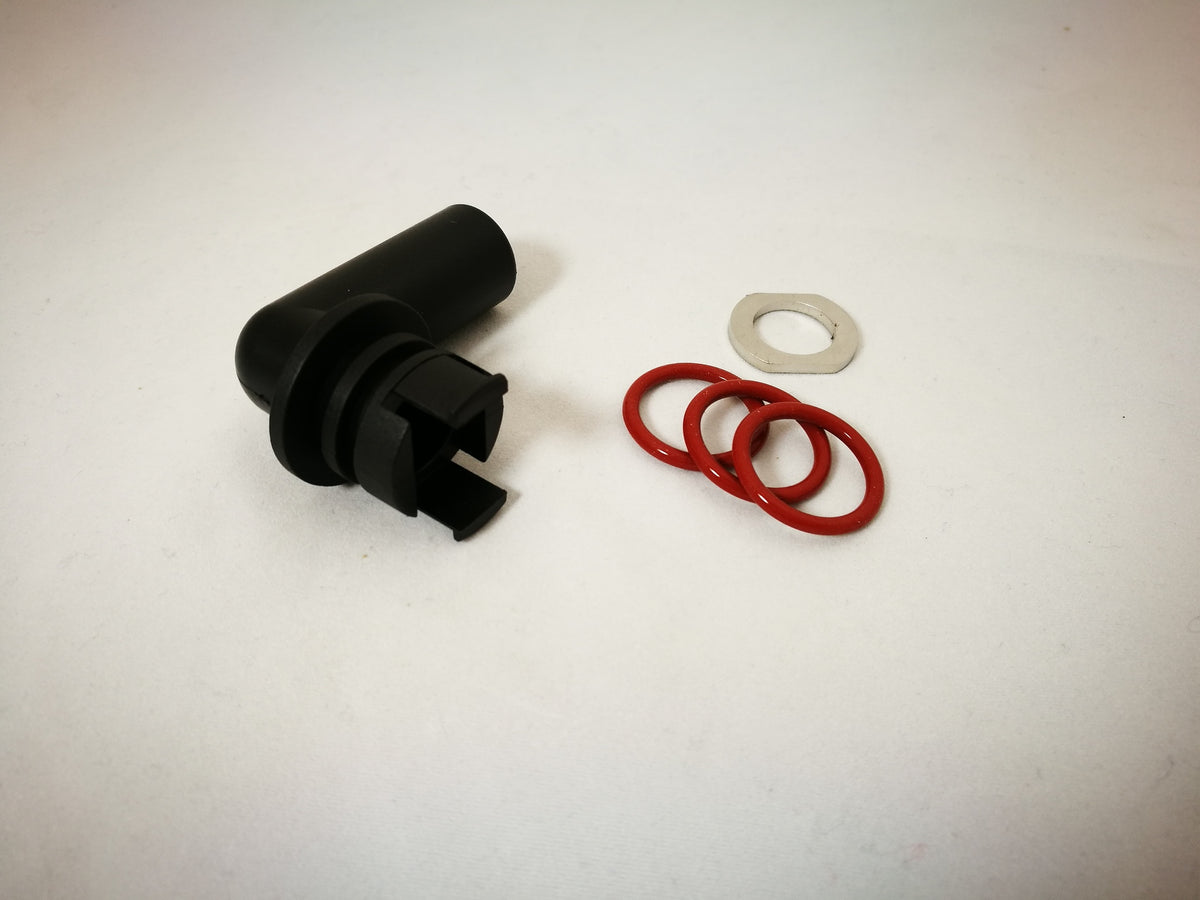

Unter der Tropfschale einer Boxer, RE A oder R9 führt der Weg des Abwassers über ein Winkelstück nach unten in den Abflussschlauch. Es ist ein unscheinbares Teil mit einer undankbaren Aufgabe: Durch das Winkelstück läuft alles, was beim Spülen, Rückspülen und Abschlagen anfällt – Kaffeefett, Kaffeemehl, Reinigungsmittel, Kalk. Die Herstellernummer lautet M439905384.
Entsprechend verstopft es. Erst staut sich die Tropfschale ein bisschen, dann läuft sie nach jedem Bezug voll, und irgendwann steht das Wasser über dem Gitter. Manchmal ist es nur eine Verstopfung und eine Reinigung reicht. Ist das Winkelstück aber gerissen, verzogen oder der Dichtsitz ausgewaschen, läuft das Abwasser innen ins Gehäuse – und das merkt man oft erst an einer Pfütze unter der Maschine.
Wann es fällig ist
- Die Tropfschale läuft über, obwohl der Abflussschlauch frei ist.
- Unter der Maschine steht Wasser, die Tropfschale ist aber trocken.
- Das Winkelstück ist gerissen, verzogen oder der Dichtsitz eingelaufen.
- Nach dem Lösen der Gegenmutter dichtet die Verschraubung nicht mehr.
- Das Teil lässt sich nicht mehr freibekommen, weil Kaffeefett hart geworden ist.
Auf einen Blick
| Typ |
Winkelstück für den Wasserabfluss, rein mechanisch |
| Einbauort |
Im Abwasserweg unter der Tropfschale |
| Passt zu |
Rocket Boxer, RE A und R9 |
| Lieferumfang |
Ein Winkelstück. Gegenmutter und O-Ring sind eigene Positionen. |
| Herstellernummer |
M439905384 |
| Ausführung |
Gewindegrösse und Masse sind nicht dokumentiert |
| Einbau |
Montage durch eine Fachperson empfohlen |
| Marke |
Rocket Espresso |
Für wen es gedacht ist
Für Gastro-Betriebe mit einer Boxer, RE A oder R9, bei denen die Tropfschale nicht mehr richtig abläuft – und für alle, die beim Service den Abwasserweg gleich komplett erneuern. Zum Winkelstück gehören zwei Kleinteile, die wir separat führen: die Gegenmutter und der O-Ring. Wer den Winkel tauscht, nimmt beide am besten gleich mit, denn genau dort sitzt die Dichtstelle.
Wichtig zum Einbau
Das Winkelstück sitzt im Geräteinneren. Die Maschine muss vor dem Eingriff ausgeschaltet, vom Netz getrennt, vollständig abgekühlt und drucklos sein. Eine Schritt-für-Schritt-Anleitung geben wir hier bewusst nicht. Achte darauf, den Abflussschlauch ohne Knick und mit stetigem Gefälle zu führen – ein hochgezogener Schlauch ist die zweithäufigste Ursache für eine überlaufende Tropfschale.
Was dazu passt
Aus unserer Werkstatt in Bern und Zürich
Bevor wir einen Ablaufwinkel ersetzen, giessen wir einen halben Liter heisses Wasser in die leere Tropfschale und schauen auf die Uhr. Läuft es zügig ab, liegt das Problem weiter hinten im Schlauch; staut es sich, ist der Winkel dran. Zwei Minuten, die uns viel Schrauberei sparen. Das ist unsere Routine, keine Vorgabe des Herstellers. Danach gibt es einen Espresso, gern Nutty Delight oder Cozy Chocolate, kräftiger Very Nutty. Mehr unter Kaffeebohnen.
Rücknahme ausgeschlossen
Serviceteile sind vom Umtausch und von der Rücknahme ausgeschlossen. Sie werden auftragsbezogen beschafft und lassen sich nach dem Einbau oder der Anprobe am Gerät nicht wieder in den Verkauf bringen. Prüfe darum vor der Bestellung Modell, Baujahr und Seriennummer deiner Maschine – oder schreib uns kurz, dann klären wir die Passung gemeinsam. Deine Rechte bei mangelhafter Ware bleiben davon unberührt.
Häufige Fragen
Sind Gegenmutter und O-Ring dabei?
Nein, geliefert wird das Winkelstück. Die Gegenmutter M619905574 und der O-Ring M449905463 sind eigene Positionen – wir haben sie oben verlinkt, damit du sie gleich mitbestellen kannst.
Ist das ein elektrisches Teil?
Nein. Das Winkelstück ist ein rein mechanisches Teil im Abwasserweg und hat keinerlei elektrische Funktion.
Welche Gewindegrösse hat es?
Das steht in den Unterlagen nicht. Miss das alte Teil aus oder schick uns ein Foto mit Massstab, dann gleichen wir ab, bevor du bestellst.
Meine Tropfschale läuft über – ist immer der Winkel schuld?
Nicht immer. Prüfe zuerst den Abflussschlauch auf Knicke und auf Gefälle und giess testweise Wasser in die leere Schale. Staut es sich schon am Winkel, ist er dran; läuft es ab, liegt es weiter hinten.
Kann ich das Teil bei euch im Showroom anschauen?
Ja, gerne. Du findest uns in Bern an der Gerberngasse 44 und in Zürich an der Hagenholzstrasse 50b.
