Die kurze Messingverbindung für den grossen Gewindebereich
G3/8 ist das Gewinde, mit dem an einer La Marzocco die dickeren Leitungen arbeiten: Zulauf, Ablauf, Heisswasser. Entsprechend robuster sind die Teile, die dort sitzen – und entsprechend ärgerlich ist es, wenn eine dieser Verbindungen nach Jahren nicht mehr dicht wird und man kein Ersatzstück bekommt.

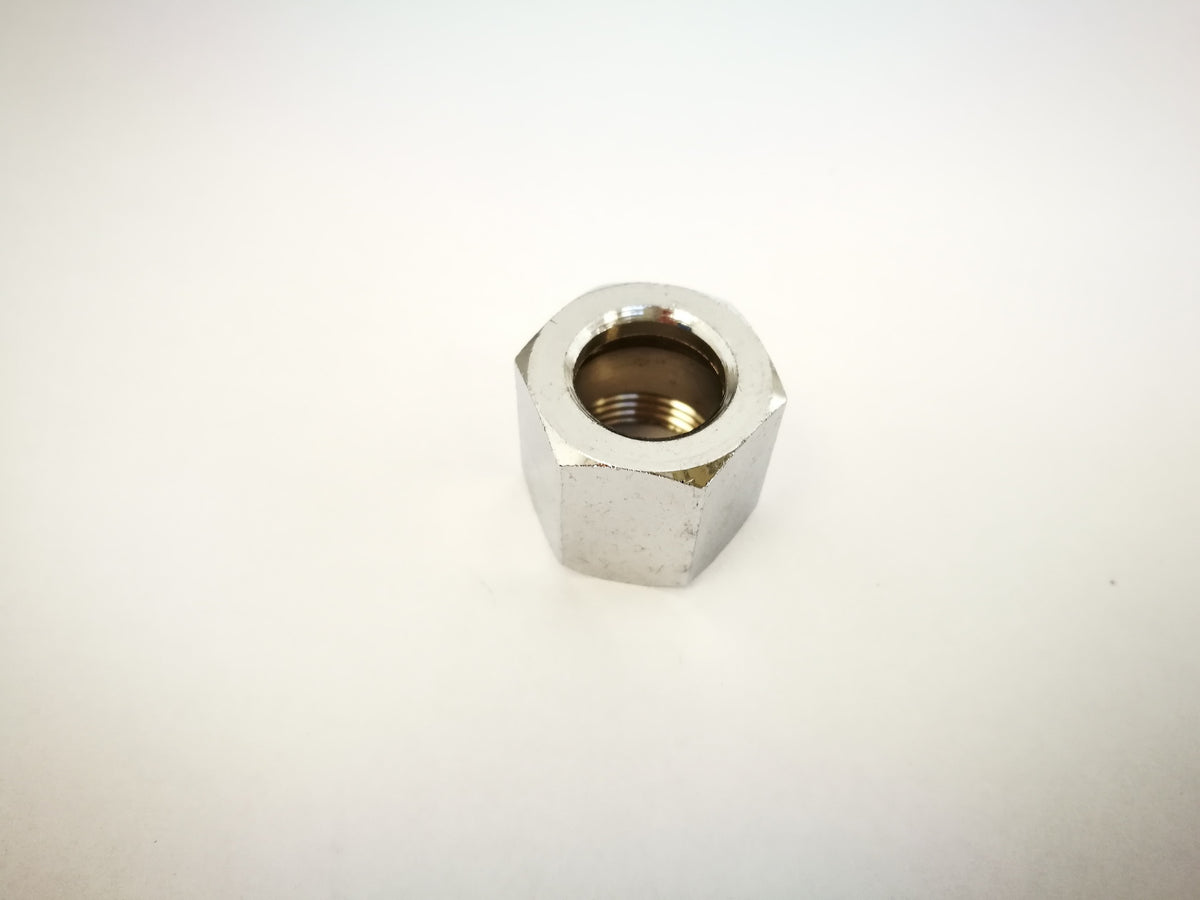

Diese Position ist aus Messing, hat ein G3/8-Innengewinde, misst 18 Millimeter in der Höhe und hat eine Schlüsselweite von 20 Millimetern. Die Herstellernummer lautet L183. Sie ist nicht dasselbe wie die Mutter L183/1.01, die im Katalog eine eigene Position hat.
Wann es fällig ist
An der Verbindung steht ein Tropfen oder sie zeigt eine Kalkfahne, obwohl sie fest ist. Der Sechskant ist rundgezogen oder die Kanten sind abgenutzt. Das Gewinde hängt beim Ansetzen. Oder die Verschraubung lässt sich nur noch mit Gewalt dicht bekommen – das ist der Moment, in dem ein neues Stück die bessere Wahl ist.
Auf einen Blick
| Typ |
Verbindungsstück, Messing |
| Einbauort |
im Wasserweg, an einem Anschluss mit G3/8 |
| Passt zu |
Die Unterlage nennt zu dieser Position keine Maschine. Schreib uns die Seriennummer, dann prüfen wir die Passung. |
| Lieferumfang |
ein Verbindungsstück. Dichtungen sind nicht erwähnt. |
| Herstellernummer |
L183 |
| Ausführung |
G3/8 Innengewinde, Höhe 18 mm, Schlüsselweite 20 mm, Messing |
| Einbau |
Montage durch eine Fachperson empfohlen |
| Marke |
La Marzocco |
Wichtig zum Einbau
Das Teil sitzt in einer druckführenden Leitung. Gearbeitet wird nur an der ausgeschalteten, abgekühlten und drucklos gemachten Maschine. Setz das Gewinde von Hand an, bevor der Schlüssel kommt, und prüfe die Stelle nach dem ersten Aufheizen trocken nach. Eine Schritt-für-Schritt-Anleitung geben wir hier bewusst nicht.
Für wen es gedacht ist
Für Werkstätten, die eine undichte Stelle im G3/8-Bereich sauber beheben wollen, und für alle, die mit der Nummer L183 aus einer Serviceunterlage nach genau diesem Teil suchen.
T-Stücke, Nippel und Übergänge im Katalog
Vier T-Stücke: A.2.002.01 R1/4 aussen, Messing behandelt, A.2.012.01 R1/8 aussen auf zweimal G1/8 innen, L128.01 G1/4M mit SW 13 und A.7.001.01 PVC für Silikonleitungen D 6,3.
Sieben Nippel: L305/N.01 Doppelnippel G3/8 mit SW 20, A.1.031 Reduziernippel G1/8 auf G1/4 mit SW 18, A.5.156 Reduziernippel G1/8 auf G1/4 mit SW 17, A.5.165 Edelstahlnippel 1/8 auf 1/4 mit Viton-O-Ring, L053/1.02 R1/8M auf R1/4M mit SW 14, L037/3.01 G1/4M auf G1/4M und L306/G.01 Übergangsnippel G3/8 auf eine 3/8-Klemmverschraubung.
Acht Übergänge, Verbindungen und Verlängerungen: A.5.185 1/4 auf 1/4 Zoll, A.2.004.01 Wassermixer 1/4 auf 3/8 Zoll, A5177 G1/8F auf G1/8M mit SW 14, L183 G3/8F mit H 18 und SW 20 – also dieses Produkt, A.5.179 G1/8M auf 3/8M, A.5.154 G1/4 auf G1/8 zum drehbaren Vacuumventil, A.5.166 Verlängerung Edelstahl 1/8 auf 1/4 und A.2.029 R1/8M auf R1/8M für ModBar.
Sieben Push-in-Winkel und Steckanschlüsse: A.2.101.02 1/4 Zoll auf G1/8M aus PPSU, A.7.010 6 mm auf G1/8M für ModBar, A.7.013 6 mm auf G1/8M aus Kunststoff, A.7.015 6 mm auf G1/8F aus Kunststoff, A.2.101 6 mm auf G1/8 zum Heisswasserhahn der GS3, A.2.030.01 R1/4 aussen auf R1/8 aussen in Messing und A.2.103 Push-in 6 mm auf R1/4M für die KB90.
Sechsundzwanzig Positionen in vier Gruppen. Zwei Stücke mit derselben Gewindegrösse können sich in Schlüsselweite und Baulänge unterscheiden – im Zweifel entscheidet die Nummer auf deinem alten Teil.
Was dazu passt
Im selben Gewindebereich liegen die Mutter 3/8 Zoll, H 6, SW 21, der Doppelnippel G3/8 mit SW 20 und der Übergang vom Wassermixer 1/4 auf 3/8 Zoll. Weitere Verschraubungen stehen in der Rubrik Serviceteile, das übrige Sortiment unter Zubehör und Ersatzteile La Marzocco.
Aus unserer Werkstatt
Bei G3/8-Verbindungen nehmen wir in Bern und Zürich zwei Schlüssel statt einem: einen zum Gegenhalten, einen zum Anziehen. Wer nur einen ansetzt, verdreht die Leitung dahinter mit, und dann ist die nächste undichte Stelle schon vorprogrammiert. Das ist unsere Routine, keine Herstellervorgabe. Was dabei in der Tasse steht: Nutty Delight, Cozy Chocolate oder Very Nutty. Mehr unter Kaffeebohnen.
Rücknahme ausgeschlossen
Serviceteile sind vom Umtausch und von der Rücknahme ausgeschlossen. Sie werden auftragsbezogen beschafft und lassen sich nach dem Einbau oder der Anprobe am Gerät nicht wieder in den Verkauf bringen. Prüfe darum vor der Bestellung Modell, Baujahr und Seriennummer deiner Maschine – oder schreib uns kurz, dann klären wir die Passung gemeinsam. Deine Rechte bei mangelhafter Ware bleiben davon unberührt.
Häufige Fragen
Ist das dasselbe wie die Mutter L183/1.01?
Nein. L183 und L183/1.01 sind zwei Positionen: Diese hier misst 18 mm in der Höhe und hat SW 20, die Mutter misst 6 mm und hat SW 21. Sie liegen in derselben Nummernfamilie, sind aber nicht austauschbar.
Was bedeutet H18 und WR20?
H18 ist die Bauhöhe von 18 Millimetern, WR20 die Schlüsselweite von 20 Millimetern über den Sechskant.
An welcher Maschine sitzt das Teil?
Das steht in unserer Unterlage nicht, darum behaupten wir es nicht. Verlässlich sind die Nummer L183 und die Masse.
Ist eine Dichtung dabei?
Die Unterlage nennt keine. Prüfe vor dem Einbau, ob an deiner Verbindung ein Dichtring oder eine Kupferscheibe sitzt.
Kann ich das Teil bei euch im Laden anschauen?
Ja. In unserem Showroom in Bern an der Gerberngasse 44 und in Zürich an der Hagenholzstrasse 50b zeigen wir es dir gern.
Fragen zur Passung? Schreib uns an [email protected]. Wir liefern schweizweit und nach Liechtenstein in 2-4 Werktagen.
